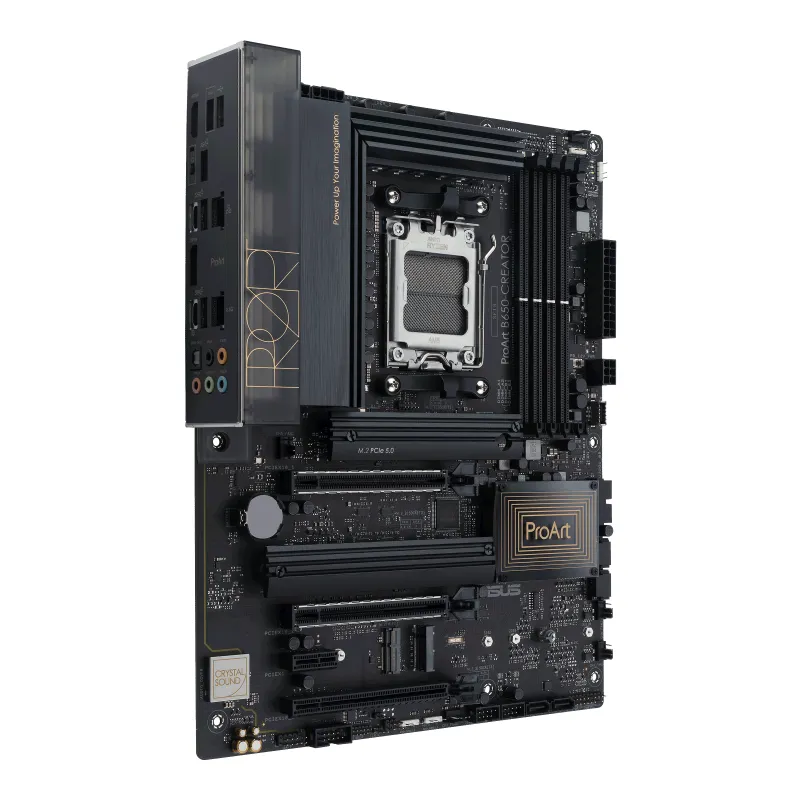

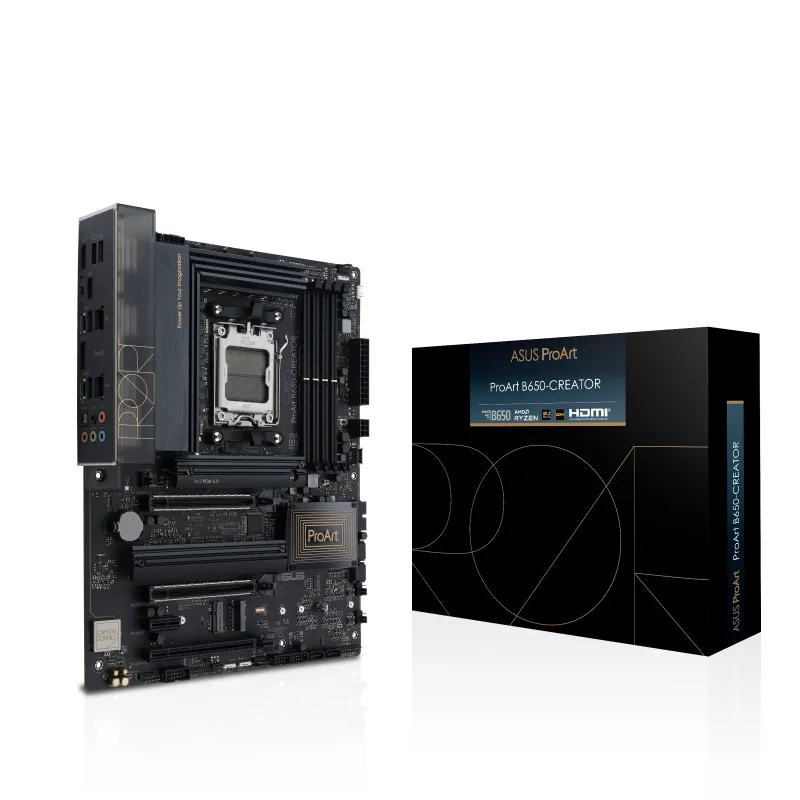

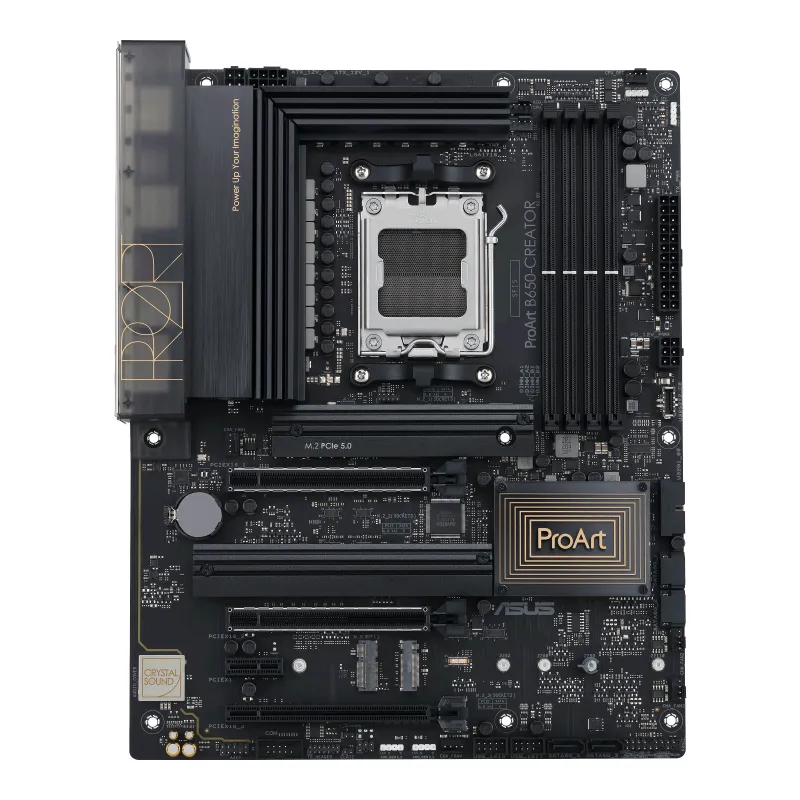

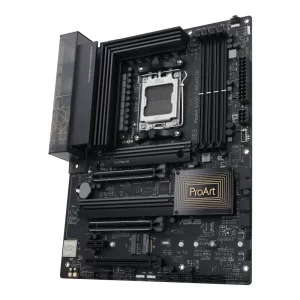

Bo mạch chủ ASUS ProArt B650 CREATOR D5

• 4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200/5000/4800 ECC và Non-ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ Cấu hình mở rộng AMD để ép xung (EXPO ™)
• OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ.

• 1 x Cổng USB Type-C® hỗ trợ đầu ra DisplayPort***
• 1 x cổng HDMI® **

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU
** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.
*** Hỗ trợ tối đa 8K@60Hz như được chỉ định trong DisplayPort 1.4. Hỗ trợ độ phân giải DisplayPort tùy thuộc vào độ phân giải của card đồ họa.

• 2 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x16 hoặc x8/x8)

Bộ chip AMD B650

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4) *
• 2 x khe cắm PCIe 4.0 / 3.0 x1

* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/
** Khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4) từ Chipset AMD B650 chia sẻ băng thông với M.2_3.

Bộ xử lý máy tính để bàn AMD Ryzen ™ 7000 Series

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 5.0 x4)
• Khe cắm M.2_2 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip AMD B650

• Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) **
• 4 x cổng SATA 6Gb / s

* Công nghệ AMD RAID Xpert hỗ trợ cả NVMe RAID 0/1/10 và SATA RAID 0/1/10.
** Khe cắm M.2_3 chia sẻ băng thông với khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4) Khi khe cắm M.2_3 hoạt động ở chế độ PCIe, M.2_3 sẽ bị tắt.
Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

• 1 x Cổng USB 3.2 Gen 2 (1 x USB Type-C®, dùng chung với đầu ra đồ họa DisplayPort )
• 4 x cổng USB 3.2 Gen 2 (3 x Type-A + 1 x USB Type-C®)
• 2 x cổng USB 2.0 (4 x Type-A)

USB phía trước (Tổng số 7 cổng)

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C® lên đến 60W PD/QC4+)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

•  Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm bảng điều khiển phía trước
•  Hỗ trợ: phát lại lên đến 24-Bit/192 kHz"

Tính năng âm thanh

• Bộ điều chỉnh trước nguồn giúp giảm tiếng ồn đầu vào nguồn để đảm bảo hiệu suất ổn định
• Cổng ra S/PDIF quang phía sau
• Tụ âm thanh cao cấp
• Audio cover
• Mạch de-pop độc đáo

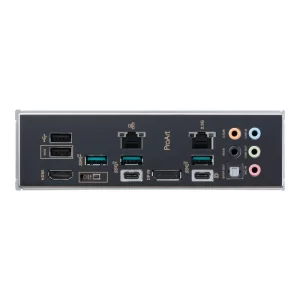

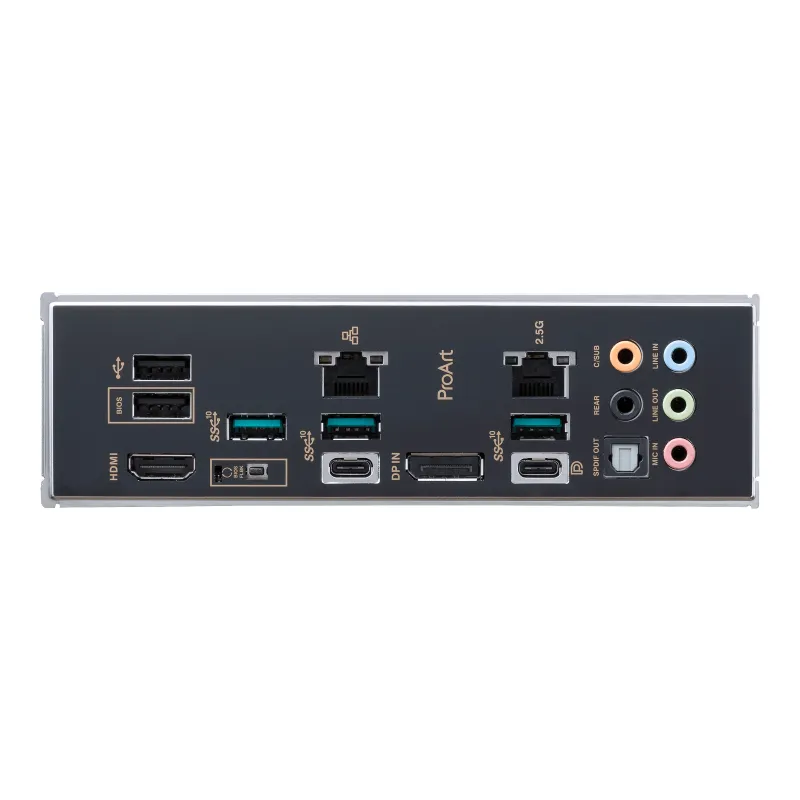

• 1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®, dùng chung với đầu ra đồ họa DisplayPort )
• 4 x cổng USB 3.2 Gen 2 (3 x Type-A + 1 x USB Type-C®)
• 2x cổng USB 2.0 (4 x Type-A)
• 1 x DisplayPort
• 1 x cổng HDMI®
• 1 x Realtek 2.5Gb Ethernet
• 1 x Realtek 1Gb Ethernet
• 5 x giắc cắm âm thanh
• 1 x Cổng ra S/PDIF quang
• 1 x nút BIOS FlashBack ™

• 1 x 4 chân đầu cắm quạt CPU
• 1 x 4 chân đầu cắm quạt OPT CPU
• 1 x 4 chân đầu cắm bơm AIO
• 4 x 4 đầu cắm Chassis Fan

Liên quan đến nguồn

• 1 x 24 chân đầu nối Nguồn chính
• 1 x 8 chân đầu nối nguồn + 12V
• 1 x 4 chân đầu nối nguồn + 12V
• 1 x Đầu nối nguồn PCIe 6 chân

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)
• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Kết nối khác

• 3 x Addressable Gen 2
• 1 x đầu cắm AURA RGB
• 1 x Xóa tiêu đề CMOS
• 1 x COM Port header
• 1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
• 1 x khe cắm M.2 (Phím E)
• 1 x 20-5 pin System Panel header
• 1 x đầu cắm cảm biến nhiệt
• 1 x đầu cắm Thunderbolt ™

• DIGI+ VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
• Bảo vệ quá dòng DRAM nâng cao
• Bảo vệ chống tĩnh điện
• LANGuard
• Bảo vệ quá áp
• Safeslot
• I/O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch
• Q-Connector
• Q-LED
• Q-DIMM
• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Nút BIOS FlashBack ™
• Đèn LED BIOS FlashBack ™
• ProCool
• Tấm chắn I / O gắn sẵn
• SafeSlot
• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm AURA RGB
• Đầu cắm Addressable Gen 2

Thiết kế bo mạch chủ Bespoke & Các tính năng tập trung vào kinh doanh

• Độ tin cậy 24/7
• Bảo vệ quá dòng

Bảng điều khiển phía trước USB 3.2 Gen 2x2 với hỗ trợ Quick Charge 4+

• Hỗ trợ: sạc tối đa 60W*
• Đầu ra: tối đa 5/9/15/20V. Tối đa 3A, PPS:3.3–21V. 3A
• Tương thích với QC 4.0/3.0/2.0, PD3.0 và PPS

** Để hỗ trợ 60W, vui lòng lắp cáp nguồn vào đầu nối Thẻ đồ họa PCIe 6 chân, nếu không thì chỉ có thể hỗ trợ 27W.

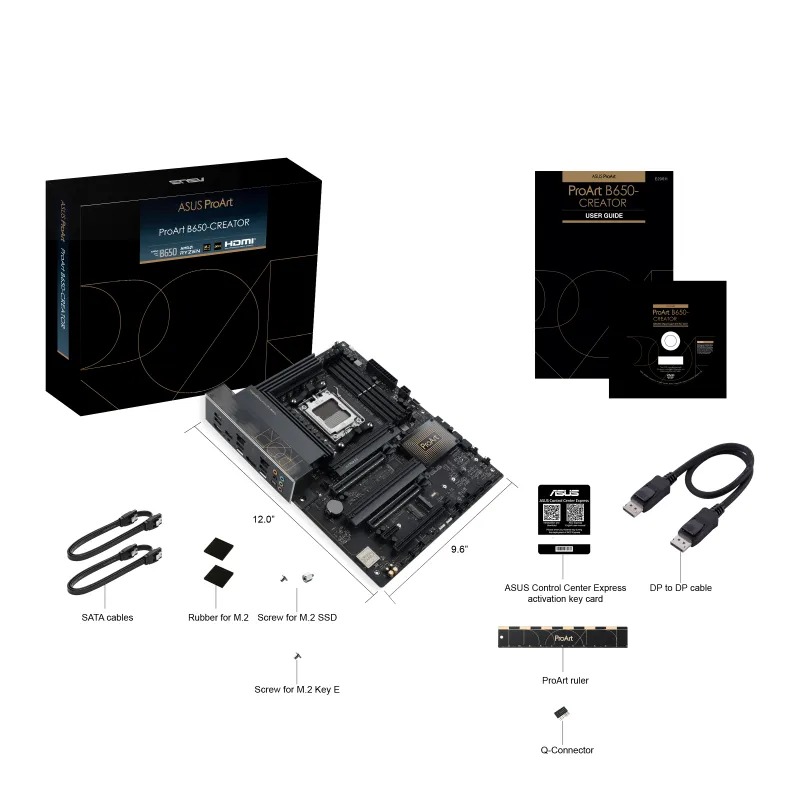

• 2 x cáp SATA 6Gb / s
• 1 x cáp DisplayPort

Khác

• 1 x Q-connector
• 1 x Rubber Packages for M.2
• 1 x Screw packages for M.2 SSD
• 1 x Screw package for M.2 Key E
• 1 x ProArt ruler

Tài liệu

• 1 x Hướng dẫn sử dụng
• 1 x Thẻ khóa kích hoạt ACC Express
