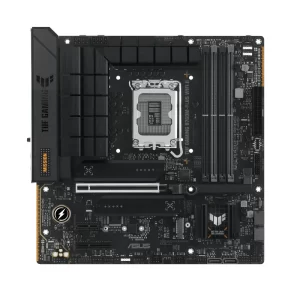

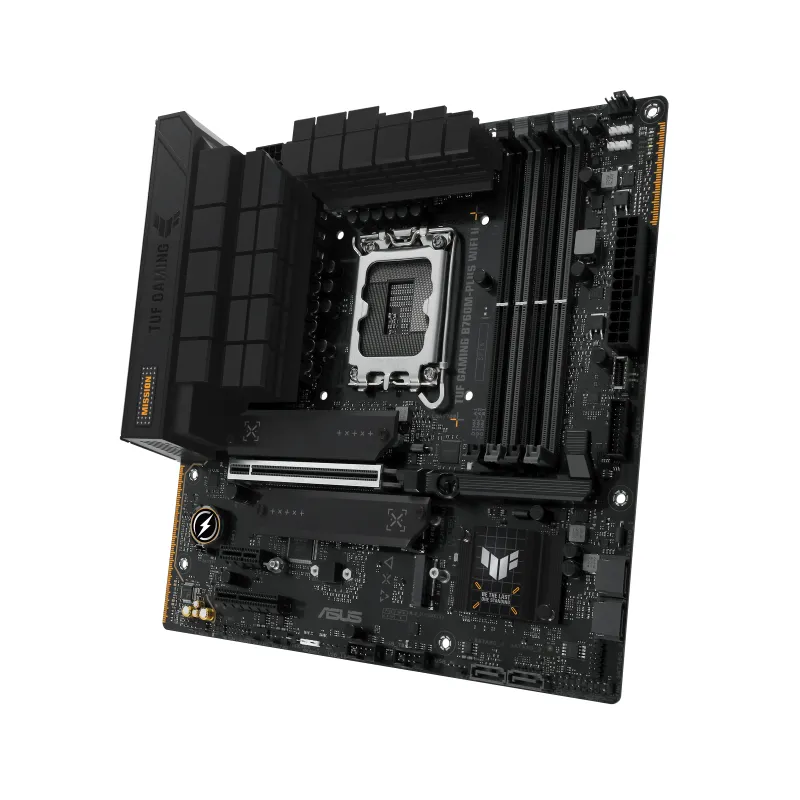

Bo mạch chủ ASUS TUF GAMING B760M-PLUS WIFI II DDR5

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12,13 *
• Hỗ trợ công nghệ Intel® Turbo Boost 2.0 và công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

• Bộ nhớ kênh: 4 x DDR5 (Bộ nhớ kép)
• 4 x DIMM, tối đa 192GB, 7800+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 không phải ECC, bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
• OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ hoặc truy cập https:// www.asus.com/support/

* Bộ nhớ DDR5 không ECC, không đệm hỗ trợ chức năng ECC On-Die.

• 1 x DisplayPort **
• 1 x cổng HDMI® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

• 1 x khe cắm PCIe 5.0 x16

Bộ chip Intel® B760

• 1 x khe cắm PCIe 4.0 (hỗ trợ chế độ x4)
• 1 x khe cắm PCIe 3.0 x1

- Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Bộ xử lý Intel® thế hệ thứ 14 & 13 & 12

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® B760

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_3 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• 4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

TUF LANGuard

• 1 x USB 20Gbps port (1 x USB Type-C^®)
• 1 x USB 10Gbps port (1 x Type-A)
• 2 x USB 5Gbps ports (2 x Type-A)
• 4 x USB 2.0 ports (4 x Type-A)

USB phía trước (Tổng cộng 8 cổng)

• 1 x USB 10Gbps connector (supports USB Type-C^®)
• 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
• 3 x USB 2.0 headers support 5 additional USB 2.0 ports

• Hỗ trợ: Phát hiện giắc cắm, đa luồng, kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

• Che chắn âm thanh
• Cổng ra S / PDIF quang phía sau
• Tụ âm thanh cao cấp
• Các lớp PCB âm thanh chuyên dụng

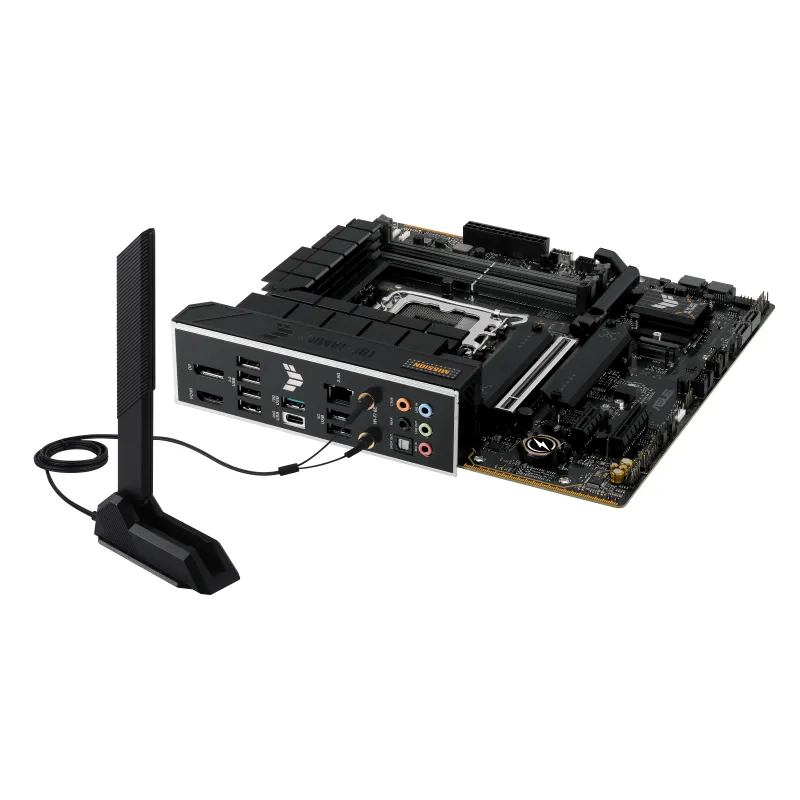

• 1 x USB 20Gbps port (1 x USB Type-C^®)
• 1 x USB 10Gbps port (1 x Type-A)
• 2 x USB 5Gbps ports (2 x Type-A)
• 4 x USB 2.0 ports (4 x Type-A)
• 1 x DisplayPort
• 1 x HDMI™ port
• 1 x Wi-Fi Module
• 1 x Realtek 2.5Gb Ethernet port
• 5 x Audio jacks
• 1 x Optical S/PDIF out port

• 1 x đầu cắm quạt CPU 4 chân
• 1 x đầu cắm quạt OPT CPU 4 chân
• 1 x đầu cắm bơm AIO 4 chân
• 3 x đầu cắm quạt khung gầm 4 chân

Liên quan đến nguồn

• 1 x đầu nối nguồn chính 24 chân
• 2 x đầu nối nguồn 8 chân +12V

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)
• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 10Gbps (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 5Gbps hỗ trợ thêm 2 cổng USB 5Gbps
• 3 x đầu cắm USB 2.0 hỗ trợ thêm 5 cổng USB 2.0

Điều khoản khác

• 3 x Tiêu đề thế hệ 2 có thể định địa chỉ
• 1 x Tiêu đề CMOS rõ ràng
• 1 x Đầu cắm âm thanh mặt trước (AAFP)
• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống có chức năng xâm nhập khung gầm
• 1 x đầu cắm Thunderbolt™ (USB4®)

• DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
• Bảo vệ ESD
• TUF LANGuard
• Bảo vệ quá áp
• Lõi SafeSlot+
• Mặt sau I/O bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Chốt
• Khe cắm PCIe Q-Release
• Ăng-ten Q
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2 linh hoạt
• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Bộ bảo vệ đòn bẩy ổ cắm CPU
• ProCool
• Tấm chắn I / O gắn sẵn
• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm  Addressable Gen 2

• 2 x cáp SATA 6Gb / s

Điều khoản khác

• M.2 Q-Chốt
• Khe cắm PCIe Q-Release
• Ăng-ten Q
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

Tài liệu

• 1 x thẻ chứng nhận TUF
• 1 x hướng dẫn sử dụng
